保護繼電器是一種使用CT、PT監控電壓和電流的電氣設備。因此，保護繼電器的主要功能是在異常操作條件下使斷路器跳閘。

　保護繼電器將測量的電量與設定點進行比較。如果測量值超過設定值，繼電器會向斷路器發出跳閘命令。它還在發出跳閘命令之前生成預警。繼電器的跳閘命令發送到斷路器的跳閘線圈。并且，因此斷路器隔離了故障部分。因此，保護繼電器是電網的骨干。在任何情況下，保護繼電器都必須在故障條件下使斷路器跳閘。

　一、保護繼電器的工作

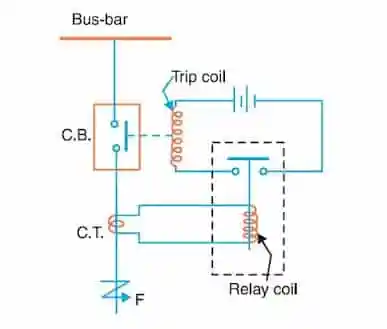

　當故障發生在F點時，巨大的電流在電網中流動。電流互感器(CT)感測該電流并饋入保護繼電器。保護繼電器的繼電器線圈向隔離故障部分的斷路器發出命令。

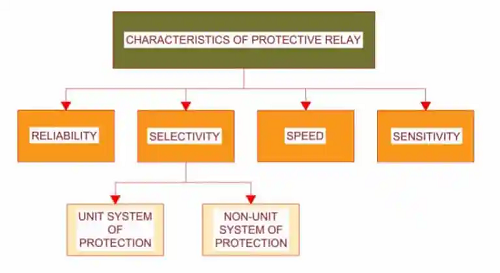

　二、繼電保護特性

　保護繼電器必須始終可靠。保護繼電器必須滿足以下操作特性。

　1.可靠性2.選擇性3.速度4.靈敏度

　三、下面將介紹的是保護繼電器的可靠性：

　保護繼電器必須是最可靠的。它應該將系統的故障部分與健康部分隔離開來。選擇性通過兩種方式實現：

　1.機組系統保護

　2.非單元保護系統

　保護繼電器有許多組件。繼電器的可靠性取決于所有繼電器元件的可靠性。因此，繼電器運行所涉及的所有元件和電路都起著重要作用；例如，沒有向繼電器饋送電流和電壓會導致操作不可靠。

　繼電器的定期維護是必須的，因為保護繼電器在電力系統上的大部分時間都處于空閑狀態。保護繼電器的可靠性取決于在設計階段對可靠參數的適當照顧。

　1.簡單

　2.結構堅固性

　3.高接觸壓力確保繼電器接觸電阻的最小電阻

　4.無塵外殼-提高繼電器的使用壽命。

　5.良好的觸點材料-觸點過渡期間電阻最小化且無火花

　6.做工不錯。

　7.細心維護。定期維護確保繼電器的長壽命

　8.及時校準校準以準確測量電量
